Perbandingan model OSI Vs. TCP / IP
OSI Layers 1 dan 2 mendiskusikan prosedur yang diperlukan untuk mengakses media dan sarana fisik untuk mengirim data melalui jaringan.
OSI Layer 3 dan 4.
OSI Layer 3, lapisan jaringan, hampir secara universal digunakan untuk menggambarkan berbagai proses yang terjadi di semua jaringan data ke alamat dan pesan rute melalui sebuah internetwork. IP adalah TCP / IP protocol suite yang mencakup fungsi yang dijelaskan di OSI Layer 3.
OSI Layer 3, lapisan jaringan, hampir secara universal digunakan untuk menggambarkan berbagai proses yang terjadi di semua jaringan data ke alamat dan pesan rute melalui sebuah internetwork. IP adalah TCP / IP protocol suite yang mencakup fungsi yang dijelaskan di OSI Layer 3.
Layer 4, lapisan transport dari model OSI, menjelaskan layanan umum dan fungsi yang menyediakan memerintahkan dan pengiriman data yang handal antara sumber dan tujuan host. Pada lapisan ini, protokol TCP / IP TCP dan User Datagram Protocol (UDP) menyediakan fungsi yang diperlukan.
Lapisan aplikasi TCP / IP mencakup sejumlah protokol yang menyediakan fungsi khusus untuk berbagai aplikasi pengguna akhir.
Model OSI Layers 5, 6, dan 7 digunakan sebagai referensi untuk pengembang perangkat lunak aplikasi dan vendor untuk menghasilkan produk yang beroperasi pada jaringan.
Model OSI Layers 5, 6, dan 7 digunakan sebagai referensi untuk pengembang perangkat lunak aplikasi dan vendor untuk menghasilkan produk yang beroperasi pada jaringan.
 |

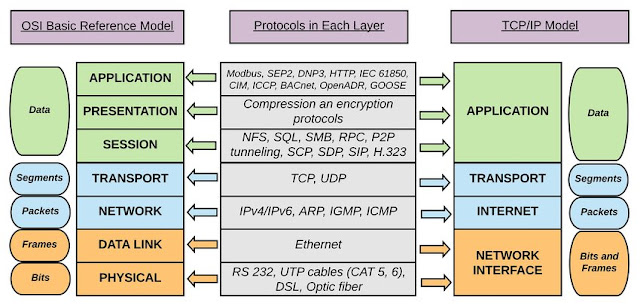

| OSI Vs. TCP/IP |
Protokol data Unit (PDU)
Sebagai aplikasi data diturunkan stack protokol dalam perjalanan untuk ditransmisikan di media jaringan, berbagai protokol menambah informasi untuk itu pada setiap tingkat. Hal ini umumnya dikenal sebagai proses enkapsulasi.
Bentuk yang sepotong data memakan waktu setiap lapisan yang disebut unit data protokol (PDU). Pada setiap tahap proses, PDU memiliki nama yang berbeda untuk mencerminkan fungsi baru. Meskipun tidak ada konvensi penamaan universal untuk PDU, dalam kursus ini, PDU diberi nama sesuai dengan protokol TCP / IP suite.
- Data ( Istilah umum untuk PDU digunakan pada lapisan aplikasi )
- Segmen ( lapisan PDU Transportasi )
- Packet ( lapisan PDU Internet )
- Frame ( Jaringan lapisan akses PDU )
- Bits ( Sebuah PDU digunakan ketika fisik transmisi data melalui media )
Encapsulation
Data enkapsulasi adalah proses yang menambahkan informasi header protokol tambahan untuk data sebelum transmisi. Bila mengirim pesan pada jaringan, protokol tumpukan pada host beroperasi dari atas ke bawah. Dalam contoh web server, kita dapat menggunakan TCP / IP model untuk menggambarkan proses pengiriman halaman web HTML ke klien.
Protokol lapisan aplikasi, HTTP, mulai proses dengan memberikan HTML diformat data halaman web ke lapisan transport. Ada data aplikasi ini dibagi menjadi segmen TCP. Setiap segmen TCP diberi label, yang disebut header, berisi informasi tentang yang memproses berjalan pada komputer tujuan harus menerima pesan. Hal ini juga berisi informasi yang memungkinkan proses tujuan untuk berkumpul kembali data kembali ke format aslinya.
Lapisan transport merangkum data HTML halaman web dalam segmen tersebut dan mengirimkannya ke lapisan internet, di mana protokol IP diimplementasikan. Berikut seluruh segmen TCP dikemas dalam sebuah paket IP, yang menambahkan label lain, yang disebut header IP. Header IP berisi sumber dan tujuan alamat IP host, serta informasi yang diperlukan untuk memberikan paket ke proses tujuan yang sesuai.
Selanjutnya, paket IP dikirim ke lapisan akses jaringan di mana ia dirumuskan dalam header frame dan Trailer. Setiap header frame berisi sumber dan tujuan alamat fisik. Alamat fisik unik mengidentifikasi perangkat pada jaringan lokal. trailer berisi informasi pengecekan error. Akhirnya bit dikodekan ke media oleh kartu antarmuka jaringan server yang (NIC). Klik tombol Play pada gambar untuk melihat proses enkapsulasi.
De-enkapsulasi
Proses ini dibalik pada host penerima, dan dikenal sebagai de-enkapsulasi.
De-enkapsulasi adalah proses yang digunakan oleh perangkat penerima untuk menghapus satu atau lebih dari header protokol. Data de-enkapsulasi seperti bergerak naik stack menuju aplikasi pengguna akhir.
